液化氣流量計外形尺寸圖
液化氣流量計外形尺寸

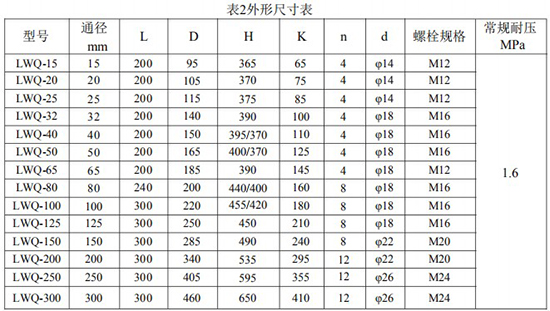

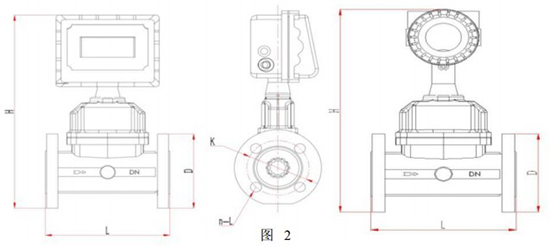

液化氣流量計的外形尺寸見圖2，圖中未注尺寸列于表2中，液化氣流量計采用法蘭連接方式。法蘭尺寸執行GB/T9112～9113-2000標準。
注：圖 1所示為溫壓補償型儀表外型。
所有型號儀表傳感器部分以及整機高度尺寸一致，該尺寸僅供參考，具體參考實物，技術升級導致尺寸變更暫不另行通知。
