作為廠家經常遇到到客戶打電話反饋瓦斯孔板流量計怎樣安裝、有沒有安裝圖、正確的安裝方式怎樣、有沒有圖文結合簡單施工圖等等之類的話題，有時講了一遍、二遍還是不懂。但是作為客戶也不能完全怪他們，說明書講的比較抽象，客戶要的就是一看就懂的安裝效果圖，針對這些問題小編通過圖片為大家講解正確的安裝方式應是怎樣的。

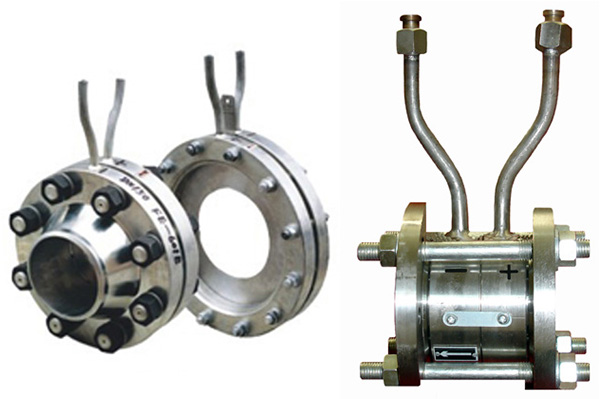

瓦斯孔板流量計效果圖

對于新設管路系統，必須先經掃線后再安裝標準瓦斯孔板流量計，以防管內雜物堵塞或損傷標準孔板。標準孔板的中心線應當與管道中心線同軸。

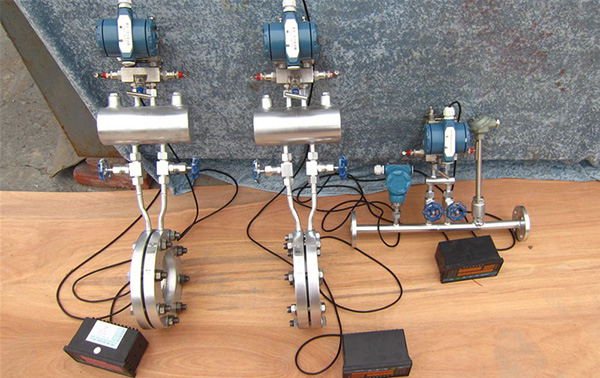

瓦斯孔板流量計安裝效果圖

正確的瓦斯孔板流量計效果圖瓦斯孔板流量計安裝時應配有一段測量管,至少保持前10DN、后5DN的等徑直管段，以提高測量精度在瓦斯孔板流量計前后若需安裝閥門*好選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。

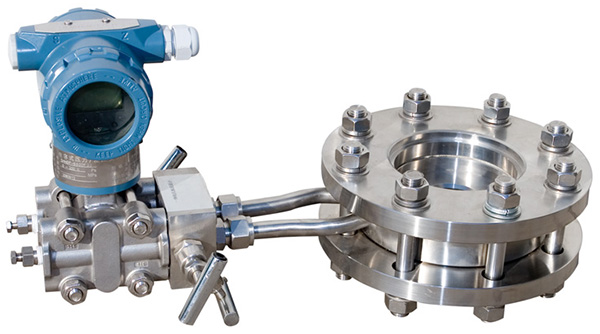

瓦斯孔板流量計精準安裝圖

引壓管路的內徑與管路長度和介質臟污程度有關，通常在45米以內用內徑為8-12mm的管子。測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校

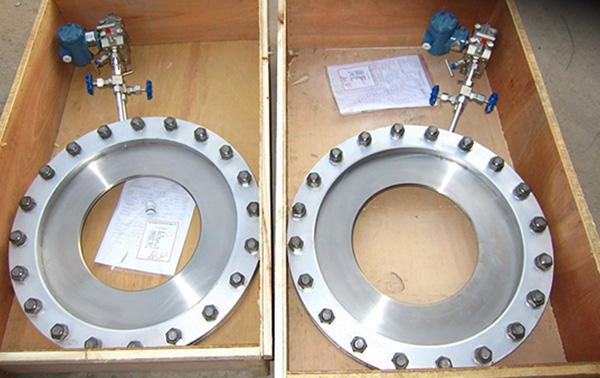

瓦斯孔板流量計對照圖

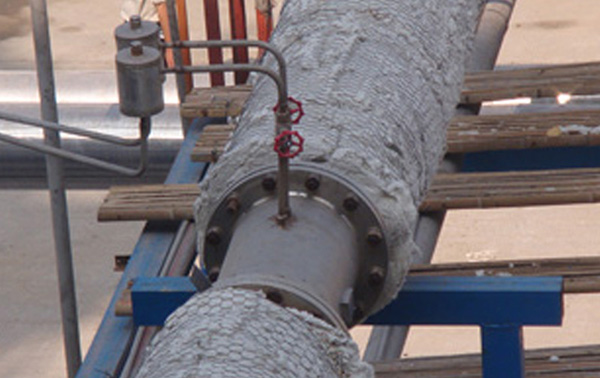

引壓管路應有牢固的支架托承，兩根取壓管路應盡可能互相靠近并遠離熱源或震動源，測量水蒸汽流量時，應用保溫材料一同包扎，必須時（如氣溫0℃以下）加伴熱管防止結冰。在測量臟污流量時，應附設隔離器或沉降器。引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。為此應在引壓管路的*低點裝排水閥或在*高點裝排氣閥，

通過以上圖文分析瓦斯孔板流量計安裝圖應該對你有所幫助，千萬要按照流程找正規的施工單位安裝，告誡各位小主不按正規的操作流程走因各種原因會造成瓦斯孔板流量計計量不準或瓦斯孔板流量計安裝不到位造成的損失應由廠家自行承擔
